¿Qué es Arduino UNO?

Arduino UNO es una placa de desarrollo con un microcontrolador que puedes programar desde tu computadora. Piensa en ella como un cerebro electrónico listo para recibir órdenes y ejecutarlas.

Mientras que un LED o una resistencia son componentes pasivos (solo reaccionan a la corriente), Arduino es activo: puede leer datos de sensores, tomar decisiones y controlar motores, luces y más.

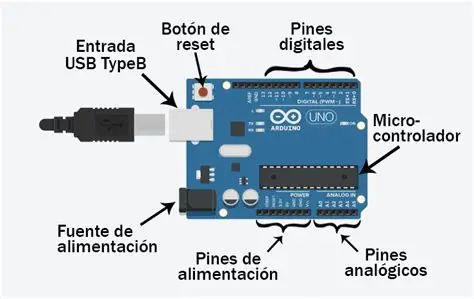

Anatomía de la Placa

La placa Arduino UNO se divide en varias zonas. Conocerlas es clave para conectar cualquier componente.

🔑 Partes principales

• Microcontrolador ATmega328P — El cerebro de la placa. Ejecuta tu programa.
• Pines digitales (0-13) — Entrada/Salida digital. Pueden leer (0V/5V) o escribir HIGH/LOW.
• Pines analógicos (A0-A5) — Entrada analógica. Leen valores de 0 a 1023 (voltajes de 0V a 5V).
• Pines de poder — 5V, 3.3V, GND y VIN para alimentar tus circuitos.
• Puerto USB-B — Conecta a tu PC para programar y alimentar la placa.
• Jack DC — Alimentación externa (7-12V) cuando no usas USB.
• Botón RESET — Reinicia el programa desde el inicio.
• LED integrado (pin 13) — LED "L" que puedes encender sin componentes externos.

Pinout Completo

Cada pin tiene una función específica. Esta tabla te servirá de referencia rápida para tus proyectos.

🔴 Alimentación

Pin	Nombre	Función	Notas
VIN	Voltaje de entrada	Alimenta la placa con 7-12V DC	Se usa cuando no hay USB
5V	+5 Voltios	Salida regulada a 5V	Máximo 500mA (USB) o ~800mA (DC)
3.3V	+3.3 Voltios	Salida regulada a 3.3V	Máximo 150mA
GND	Tierra	Referencia 0V, retorno de corriente	¡Siempre conecta GND con tu circuito!
IOREF	Ref. I/O	Indica voltaje operación (5V)	Para shields compatibles

🟡 Digitales

Pin	Nombre	Función	Notas
0	RX	Recepción serie	Para comunicación USB/Serial
1	TX	Transmisión serie	Para comunicación USB/Serial
2 - 13	Digital I/O	Entrada/salida digital (0V/5V)	INPUT, OUTPUT o INPUT_PULLUP
3,5,6,9,10,11	PWM (~)	Salida analógica simulada (0-255)	Para LEDs con brillo variable, motores
13	LED integrado	LED "L" en la placa	¡Prueba tu código sin componentes!

🔵 Analógicos

Pin	Nombre	Función	Notas
A0 - A5	Entrada analógica	Lee voltajes 0V-5V (0-1023)	10 bits de resolución
A4	SDA	Comunicación I²C	Para sensores avanzados
A5	SCL	Comunicación I²C	Para sensores avanzados

🟢 Especiales

Pin	Nombre	Función	Notas
RESET	Reset	Reinicia el programa	Se activa con LOW
AREF	Ref. analógica	Voltaje de referencia para analogRead()	Uso avanzado

Correcta Manipulación

Arduino UNO es una placa electrónica sensible. Para que te dure muchos proyectos, sigue estas reglas básicas:

• Guárdala en su caja o bolsa antiestática cuando no la uses.
• No la expongas al sol directo por largos periodos.
• Revisa visualmente la placa antes de cada uso (pines doblados, soldaduras rotas, etc.).
• No conectes más de 5V a los pines digitales o analógicos.
• Si algo huele a quemado, desconecta INMEDIATAMENTE.

Curiosidades de Arduino

🤯 Datos curiosos

• Nacido en un bar: El nombre "Arduino" viene de un bar en Ivrea, Italia, donde los fundadores solían reunirse. El bar se llamaba "Arduino di Ivrea" y lleva el nombre de un rey italiano del año 1002.
• Open Source total: El diseño de la placa es 100% abierto. Cualquiera puede fabricar su propio Arduino compatible sin pagar licencias. Por eso existen tantas placas clones económicas.
• Más de 30 millones: Se estima que hay más de 30 millones de placas Arduino en circulación en todo el mundo.
• Del aula al espacio: Arduinos se han usado en experimentos en la Estación Espacial Internacional (ISS).
• Tu microondas es más potente: El ATmega328P funciona a 16 MHz. Tu microondas genera microondas a ~2,450 MHz. O sea, casi 150 veces más rápido que Arduino. Pero Arduino piensa mejor 😄
• Idioma universal: El lenguaje de Arduino está basado en C++ pero simplificado. Más de 1 millón de personas aprendieron a programar gracias a Arduino.
• El logotipo: El símbolo de Arduino son dos círculos entrelazados que representan la conexión entre el mundo digital y el físico.

Otros tipos de Arduino

Arduino UNO es la placa más popular, pero no es la única. Existen muchos modelos para diferentes necesidades:

Modelo	Tamaño	Pines	Para qué sirve
Arduino UNO	Estándar	14 digital / 6 analógicos	La más usada. Perfecta para empezar y para la mayoría de proyectos educativos.
Arduino Nano	Mini	14 digital / 8 analógicos	Misma capacidad que UNO pero en tamaño pequeño. Ideal para proyectos compactos o definitivos (no protoboard).
Arduino Mega	Grande	54 digital / 16 analógicos	Muchos más pines y memoria. Úsala cuando necesites conectar muchos sensores, pantallas o impresoras 3D.
Arduino Leonardo	Estándar	20 digital / 12 analógicos	Puede emular un teclado o mouse USB. Útil para crear controles personalizados.
Arduino Micro	Pequeño	20 digital / 12 analógicos	Tamaño muy reducido con conector USB integrado. Ideal para wearables (ropa tecnológica).
Arduino Due	Grande	54 digital / 12 analógicos	Con microcontrolador ARM de 32 bits a 84 MHz. Mucho más potente que UNO. Para proyectos avanzados.

Pon a prueba tu Conocimiento

Preguntas sobre la Parte 1: la placa, sus partes y los pines.
